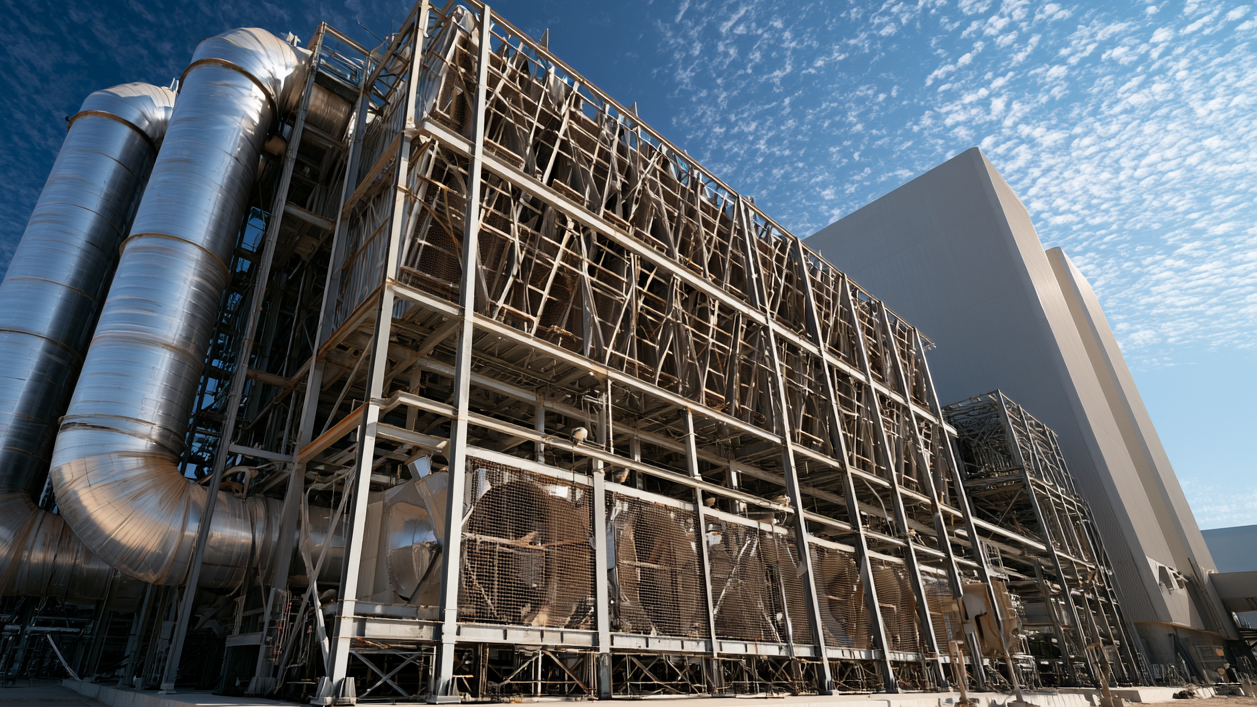

直接空冷机组ACC循环水系统高浓缩倍率在线监测方案

我国北方富煤缺水地区大量建设直接空冷燃煤发电机组，其用空气冷凝汽轮机排汽，基本不依赖外部水源，但为维持设备运行，空冷岛清洗水及辅机冷却水等少量湿式系统通常采用“零排污”或“极小排污”运行，循环水浓缩倍率可达10倍甚至20倍以上。超高浓缩倍率下，水中硅、碱度、硬度离子浓度急剧上升，极易在换热表面形成硅垢和碳酸盐垢；同时高盐分加剧点蚀和缝隙腐蚀风险。传统基于浓缩倍率估算和定期排污的控制方式误差大、滞后严重。直接空冷机组循环水系统监测设备的核心价值，在于通过在线实时监测关键结垢与腐蚀因子，实现动态加药和精准排污。


本文所述循环水系统，指直接空冷机组的辅机冷却水、空冷岛冲洗水等少量湿式系统，而非传统湿冷机组的大流量开式循环水系统。


循环水系统参照《GB/T 50050-2017 工业循环冷却水处理设计规范》执行。该规范主要适用于开式循环冷却水系统，直接空冷机组的少量湿式闭式系统参照其控制原则执行。


结垢倾向的实时预报

二氧化硅是循环冷却水系统中最难处理的成垢物质之一。在高浓缩倍率和高pH条件下，溶解态硅酸根会发生聚合反应生成胶体硅，进而沉积在换热表面形成极难清除的硅酸盐垢。硅垢一旦形成，导热系数极低，严重影响空冷岛换热效率，且化学清洗难度极大。


由于循环水侧硅浓度随浓缩倍率成倍升高，通常已超出通用在线硅表的量程上限，工程上采用间接监测策略：在补充水入口部署在线硅表，实时测量补水中的活性硅浓度；同时利用在线电导率仪实时计算浓缩倍率，两者联算即可连续估算循环水中的理论硅浓度。当估算值接近允许上限时触发精准排污，并为阻垢剂的动态投加提供量化依据。


若系统采用磷酸盐作为缓蚀阻垢剂，在线磷酸根分析仪则是控制药剂浓度在最佳窗口的唯一有效手段。高浓缩倍率下磷酸钙垢风险同样存在，磷酸根浓度过低缓蚀效果不足，过高则可能诱发磷酸钙沉积。在线磷酸根数据指导加药泵精确调节，防止药剂自身成为结垢诱因，实现“按需加药”。


腐蚀状态的动态听诊

循环水pH值直接决定金属表面的腐蚀倾向与结垢趋势。pH过低时，水中氢离子浓度升高，碳钢表面的保护性氧化膜被破坏，均匀腐蚀速率显著上升；pH过高则促进硅酸盐和碳酸盐析出沉积。在超高浓缩倍率系统，pH的微小波动会被放大为显著的腐蚀或结垢风险。在线pH计实时监测是自动加酸或加碱控制系统稳定运行的依据，使pH始终处于防蚀与防垢的最佳平衡区间。


在线电导率仪是总溶解固体最直接的替代指标。通过与补充水电导率实时对比，可瞬时计算出当前浓缩倍率，这远比基于氯离子或硅的手工计算更及时。电导率的变化速率也直接反映系统浓缩趋势，当电导率接近运行上限时自动触发排污指令，使浓缩倍率控制在设计值以下，实现“按浓缩倍率精准排污”。


系统健康的辅助诊断

闭式循环水系统的封闭特性使有机污染物难以自然排出，一旦累积将逐步恶化水质。在线TOC分析仪的异常升高可能指向三种典型故障：工艺介质漏入冷却水系统、微生物滋生的营养条件成熟、或有机类缓蚀阻垢剂的异常降解。TOC作为总有机碳指标，能第一时间反映系统是否遭受意外有机污染，为运行人员排查根源提供时间窗口。循环水系统有机物本底较高，所用在线TOC分析仪的量程需覆盖循环水实际浓度范围，选用0-20 mg/L量程档位可覆盖多数工况；若本底超出该量程，应选用量程更大的工业级TOC分析仪。


对于采用铜合金换热器的系统，溶解氧浓度直接影响铜合金表面保护性氧化膜的稳定性，过高或过低的溶解氧均可能改变腐蚀形态，导致铜离子溶出和沉积问题。微量溶解氧分析仪连续监控循环水中的溶解氧浓度，其量程应覆盖循环水溶解氧实际浓度范围（6-9 mg/L），选用0-20 mg/L量程档位，确保溶解氧偏离正常范围时及时预警。

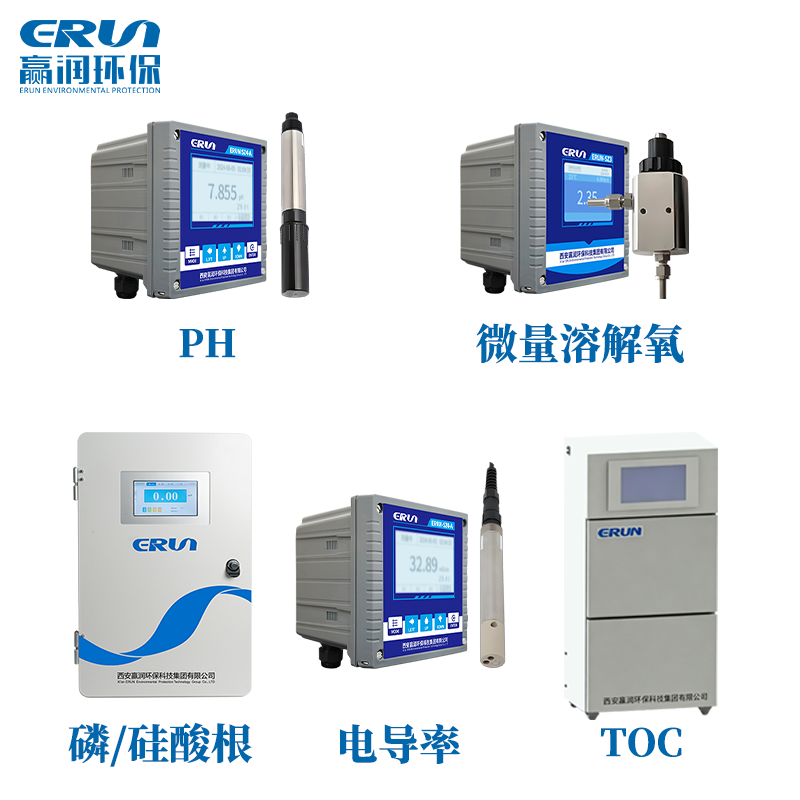

监测点位与仪表配置

以星空体育中国官方网站的在线监测产品线为例：


智能控制闭环

将在线硅、磷酸根、pH、电导率数据整合进入循环水加药与排污自动控制系统，可实现基于实时硅估算浓度的阻垢剂动态投加、基于实时浓缩倍率的精准排污、基于实时pH的自动酸碱调节，形成“监测-预警-控制”闭环，在最大化节水效益的同时将结垢与腐蚀风险控制在最低水平。


直接空冷机组循环水系统监测设备将化学监督从定期估算升级为实时精准控制，为富煤缺水地区空冷机组的“精细节水”与“腐蚀控制”提供了数据驱动的解决方案。
